Compute Unified Device Architecture
如何编译?使用 nvcc 将 cu 编译为 o 文件;(Q:链接器使用什么?)
学习资料:
关于硬件的理解(细节处可能有错误):原本GPU是为了绘制图形所设计的硬件,主要工作是计算vert和frag等着色器,主要也是进行向量矩阵等运算,后来NV把这部分计算硬件设计成了通用的,也就是CUDA中的SM/CUDA Core(这里补充一下,SM=流多处理器,SP=流处理器=CUDA Core,1个SM包含多个SP),原本的功能不变,同时也可以运行自定义的通用计算代码了。后来,因为深度学习的需要,NV加了Tensor Core,因为实时光线追踪的需要,NV加了RT Core,这两种都是单独的新硬件,(目前)都是进行其对应类型的计算,(应该)还不能做通用类型的计算,所以不在CUDA的范围内。
微架构和硬件有关,微架构决定Compute Capability(计算能力),计算能力写为8.0(不是具体这个数字,为了展示格式举个例子而已),有时候也叫80,sm_80。根据微架构(or计算能力),安装CUDA的时候要选择合适的版本,同样,根据CUDA的版本,安装驱动的时候,也要选择合适的驱动版本(一个驱动有最高支持的cuda版本,一个cuda有最低需要的驱动版本)
NV官方提供的API or samples,有些也需要对应的计算能力范围,比如sm50 - sm90
型号 | 微架构(microarchitecture) | 计算能力(Compute Capability) | CUDA版本 |
---|---|---|---|
GTX 1080 Ti | |||
RTX 4080 Ti | |||
Tesla | 1.0 | ||
Fermi | 2.0 | ||
Kepler | 3.0 | ||
Maxwell | 5.0 | ||
Pascal | 6.0 | ||
Volta | 7.0 | ||
Turing | 7.5 | ||
Ampere | 8.0 |
Grid(对应一个global函数,是逻辑概念) > SM(Stream Multiprocessor,SM是硬件概念。有时候也被叫做“GPU大核”)>= Block(1个SM上,运行1个或者多个Block,取决于Block的资源需求,所以不用担心,一个Block的Thread分配少了,导致SM的资源被浪费;SM资源可分,但是1个Block不能被分开在不同的SM上运行) > Thread Warp(线程束,参考内存管理的部分) > Thread
关于Nvidia GPU硬件架构和对应的CUDA编程模型:
CUDA是在Nvidia的GPU上编写并行程序的模型,在CUDA模型中,Nvidia的GPU由多个SM流式多处理器组成,SM包括了多个CUDA核心,CUDA核心是用于计算的最小单位,每一个核心上运行一个线程。

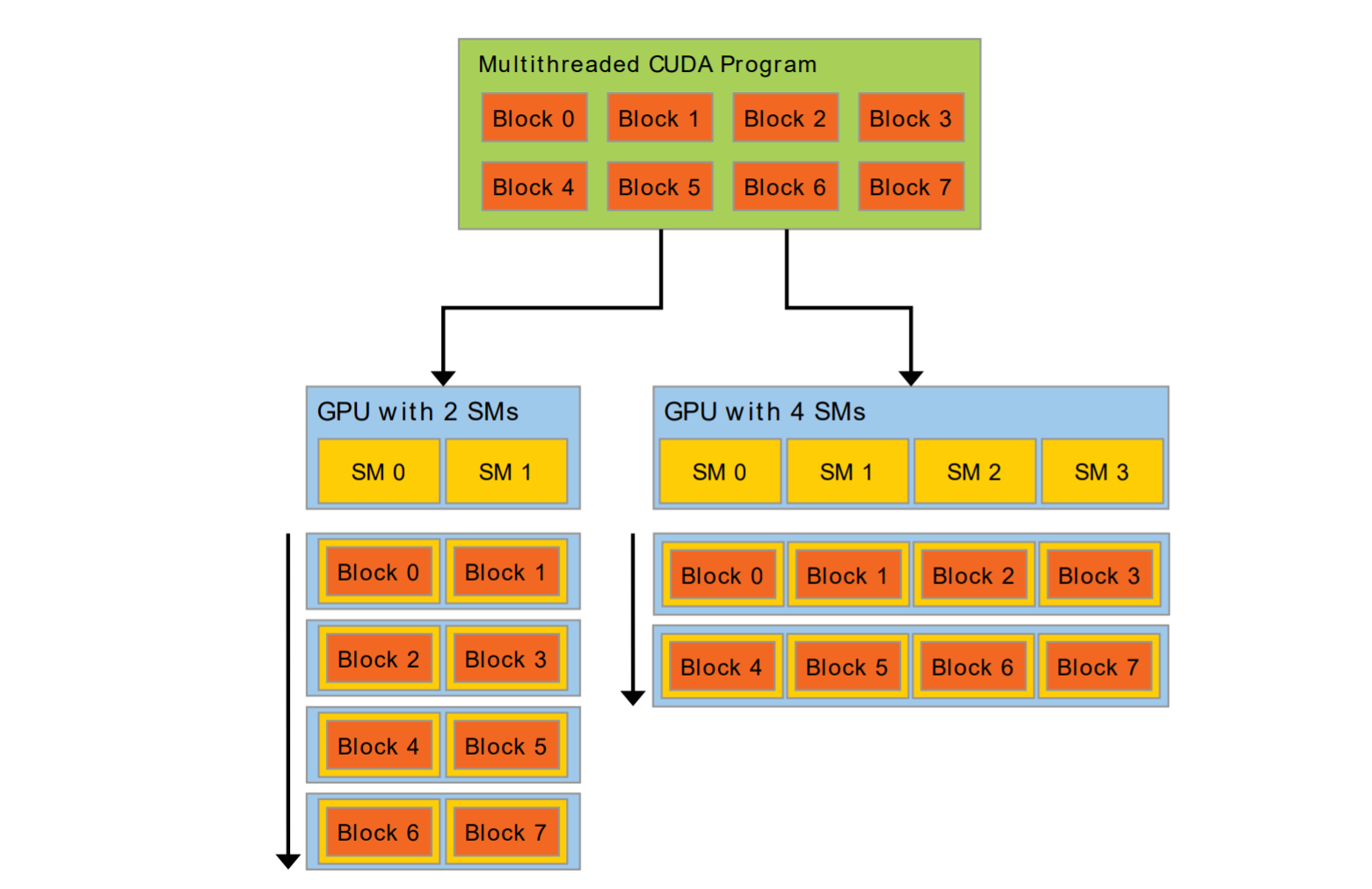

在启动并行程序的时候,我们会产生一个Grid,Grid包括多个SM的计算任务,但是我们不需要考虑运行的硬件到底有几个SM,GPU驱动会自动分配SM任务,如下图

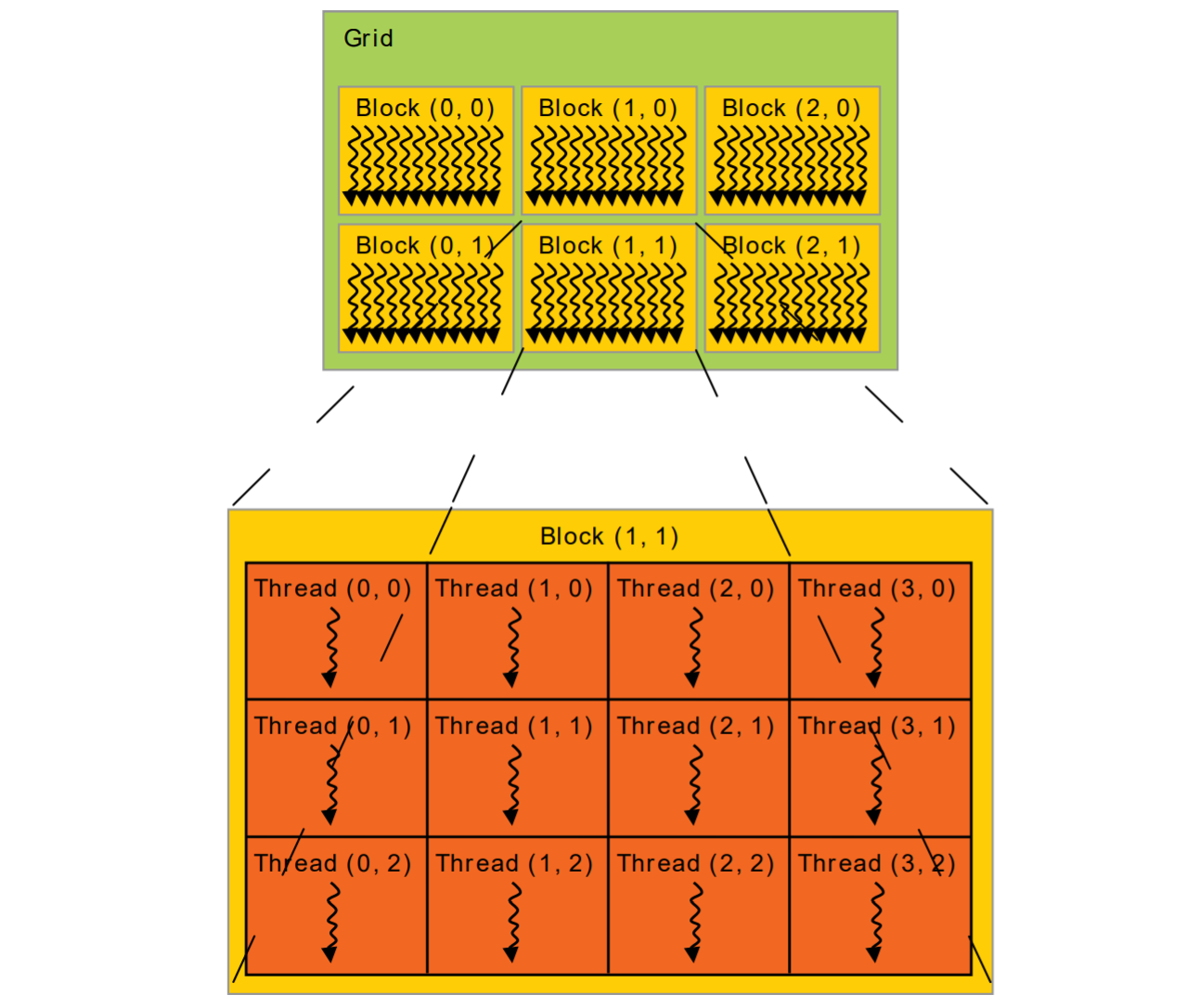

程序是自动并行运算的,在编程层面,我们创建的概念是一个Grid,一个Grid包含多个Blocks(线程块,可指定数量),每一个Block包含多个Threads(计算的最小单位,单个线程,可指定数量),所有的Threads一起运行,如下图
那么我们就可以得到硬件和编程概念上的联系了:
注意:无论是Block还是Thread,并行执行,执行的先后顺序都是不确定的,有依赖关系的计算任务不能并行!
host指主机端(CPU),device指设备端(GPU),3种函数类型如下:
关于调用的方式:
指定Grid和Block的维度:
Gird是包含N个Block的集合,Block是包含N个Thread的集合,这些集合可以有维度,比如Block包含N个Thread,这N个Thread可以是(N),也可以是(2,N>>1),也可以是(2,2,N>>2),只要Thread的总数在范围之内就可以(每个Block内最多包含的Thread数量是一定的,这个数字是由硬件决定的)。另外,每个维度的范围也有一个上限,比如,通过 cudaDeviceProp 结构体中的 maxThreadsDim[] 数组,可以查询每个 Block 在各个维度中支持的最大线程数。
维度最多有3个,以Block举例来说,在只有1维的时候,每个Thread通过ID.x区分,2维的时候通过ID.x和ID.y区分。正确的选择维度可以提升性能。在调用global函数的时候,<<<x,y>>>内的x和y不一定必须是标量,也可以是CUDA提供的向量类型,比如dim3就是CUDA提供的3维向量(x,y,z),通过dim3的形式就可以指定Grid和Block的维度。
